    Абсолютно любой владелец коттеджа или загородного дома сталкивается с необходимостью обустройства навеса для своего железного друга. Это обстоятельство обусловлено в первую очередь универсальностью конструкции, поскольку она может использоваться не только для автомобиля, но и для складирования садовых принадлежностей и небольших технических приспособлений. Вдобавок к этому эта постройка приобретает большую актуальность, когда необходимо припарковать транспортное средство на незначительное количество времени. В статье мы расскажем как сделать металлический навес своими руками для машины, предоставим пошаговые инструкции, фото и видеоматериалы.

    Особенности конструкции и разнообразие ее видов

    Особенности конструкции и разнообразие ее видов

    Перед выполнением строительных работ следует определить будущее месторасположение навеса, его стиль, определиться с предназначением и типом возводимой конструкции. Кроме этого, стоит сделать выбор между стационарным и передвижным видом.

    Достоинствами стационарной постройки являются практичность и долговечность, а подвижной – мобильность. Однако подвижный навес требует изготовления прочного каркаса, поэтому его строят в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.

    По типу размещения навесы бывают отдельно стоящие и выполненные в качестве пристройки. Пристроенные сооружения образуют единую конструкцию с близлежащим зданием и объединяются часто общей крышей.

    Простой навес на стоянкеПростой навес на стоянке

    Крыша отдельно стоящего навеса может быть купольной, дуговой, арочной, односкатной и двускатной.

    В качестве опорных столбов могут быть использованы обычные металлические или профильные трубы, кирпич и древесина. Вместе с тем кровельные материалы также изобилуют многообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и т. д.

    Тип навеса и материал определяют сложность и продолжительность монтажа конструкции. Как правило, для более простой и экономичной сборки используют металлопрофиль и профнастил. Толщина столбов и перекрытий выбирается в зависимости от размеров конструкции и предполагаемой нагрузки.

    Подготовительные работы

    Подготовительные работы

    Для успешного выполнения поставленной задачи необходимо составить примерный эскиз будущего навеса, подготовить инструмент, приобрести расходные материалы и фурнитуру. Требуемый инструментарий:

    • строительный уровень и рулетка;
    • болгарка или пила для резки металла;
    • дрель с перфоратором и набором сверл и бит;
    • клепальник;
    • саморезы по металлу или заклепки.

    От четкого составления чертежа зависит полная и объективная оценка количества расходного материала, а также необходимого объема крепежных приспособлений, поэтому к составлению названного документа стоит отнестись с особым вниманием. Кроме этого, не забывайте о технике безопасности при работе с металлическими изделиями.

    Подготовка площадки

    Подготовка площадки

    Приступая к выполнению работ, стоит провести подготовку площадки под конструкцию. Для этого согласно составленному эскизу разравниваем и утрамбовываем землю на месте предполагаемого возведения. Затем по периметру выкапываем ямы под опорные столбы глубиной от 50 до 100 см. Углубления оборудуются, таким образом, чтобы получился прямоугольник, как правило, в два ряда по 2–3 ямы.

    Установка опор

    Установка опор

    Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

    Процесс установки кровлиПроцесс установки кровли

    Для придания жесткости и предотвращения преждевременного разрушения можно использовать описанные защитные «кожухи» и при обустройстве стационарной конструкции. Единственное отличие от передвижных навесов будет заключаться в том, что профиль необходимо приварить к металлической трубе.

    Возведение крыши

    Возведение крыши

    Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

    Крепление ферм резьбовым соединениемКрепление ферм резьбовым соединением

    На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º. Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем.

    Фермы для кровлиФермы для кровли

    Для упрощения процедуры сооружения каркаса для крыши следует усилить металлическое прямоугольное основание, находящееся на опорах, поперечными балками по центру каждой из сторон. Затем к центральной страховочной балке навариваем 20–30 см отрезки профильной трубы, которые будут выступать в роли опоры будущего конька. Далее трубами из профиля нарощенные отрезки скрепляем друг с другом и прямоугольным основанием.

    Обшивка кровлиОбшивка кровли

    Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

    При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес.

    Видео

    В этом видеоматериале подробнее рассказывается о тонкостях изготовления металлического навеса:

    Фото

    На фотографиях можно увидеть различные варианты обустройства металлического навеса:

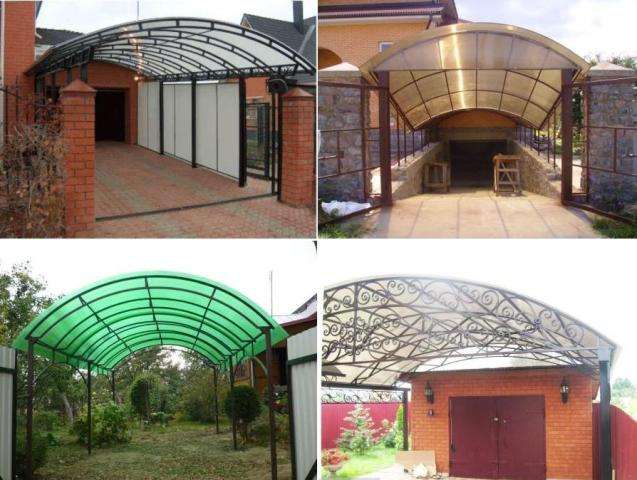

    Арочный металлический навесАрочный металлический навес

    Навес в частном домеНавес в частном доме

    Навес со столбами опоры из ковкиНавес со столбами опоры из ковки

    Над крыльцомНад крыльцом

    Над каменным мангаломНад каменным мангалом

    Навес-беседкаНавес-беседка

    Металлический навес на кирпичных опорахМеталлический навес на кирпичных опорах

    Металлический навес на дачеМеталлический навес на даче

    Маленький навес над мангаломМаленький навес над мангалом

    Двускатный навесДвускатный навес

    Схемы

    Если вы решили сделать металлический навес, то предоставленные схему могут помочь вам в изготовлении подходящей для вас конструкции:

    Чертеж металлоконструкцииЧертеж металлоконструкции

    Чертеж стропильной фермыЧертеж стропильной фермы

    Схема односкатного навесаСхема односкатного навеса

    Вид спереди и сбокуВид спереди и сбоку

    Схема металлического навесаСхема металлического навеса

    Схема двускатного навесаСхема двускатного навеса

    Рабочий чертеж навесаРабочий чертеж навеса

    Схема арочного навесаСхема арочного навеса

    Навес для автоНавес для авто

    Чертеж навесаЧертеж навеса
